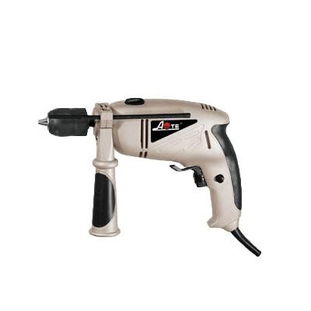

冲击电钻 电动工具的得力助手——以AT204为例的图解与解析

在家庭装修、DIY制作或专业建筑施工中，电动工具已成为不可或缺的效率倍增器。其中，冲击电钻凭借其独特的钻孔和轻度锤击功能，在混凝土、砖墙、石材等硬质材料作业中表现出色。本文将以一款常见的电动工具型号“AT204”为例，结合其典型结构图，深入解析冲击电钻的工作原理、核心组件及使用要点。

一、 冲击电钻的核心功能与工作原理

冲击电钻，顾名思义，集旋转钻孔与轴向冲击于一体。当选择普通钻孔模式时，它与普通电钻无异，输出稳定的旋转力，适用于金属、木材、塑料等材料。当切换至冲击模式时，内部一套特殊的冲击机构（通常为牙嵌式离合器或摆锤轴承结构）开始工作，使钻头在高速旋转的产生每分钟数千至上万次的轴向高频震动冲击。这种“旋转+捶打”的复合运动，能有效破碎坚硬的脆性材料（如混凝土、砖块），从而大幅提高钻孔效率，并降低操作者需要施加的推力。

二、 AT204型冲击电钻结构图解与关键部件

尽管不同品牌型号的设计各有差异，但一款典型的冲击电钻（如AT204）通常包含以下核心部件，我们可以通过其结构示意图来理解：

1. 动力核心（电机）：通常位于工具后部，将电能转化为机械能，提供旋转动力。AT204这类工具多采用交直流两用（通用）电机或高效的锂电无刷电机，确保强劲且可控的动力输出。
2. 齿轮传动系统：一组精密齿轮将电机的高转速、低扭矩转换为适合钻孔的低转速、高扭矩，是力量传递的关键。
3. 冲击机构：这是冲击功能的灵魂所在。在示意图中，可以看到一对相互啮合的带齿冲击块（或摆锤与冲击座）。当处于冲击模式时，它们在高转速下周期性脱离和碰撞，将部分旋转能量转化为轴向的冲击力。
4. 夹头系统：位于工具最前端，用于夹持不同直径的钻头。AT204通常配备快换夹头或钥匙夹头，确保钻头紧固不松脱。
5. 操作与控制部分：包括调速开关、正反转切换钮、工作模式（钻孔/冲击）选择环。这些控制单元集中设计在手柄附近，便于单手操作。
6. 外壳与手柄：工程塑料或复合材质外壳提供绝缘保护与结构支撑，符合人体工学的手柄设计能有效减震，提升长时间操作的舒适性。

通过AT204的结构图，用户可以清晰地看到上述部件如何协同工作，将电力最终转化为钻头尖端的旋转与冲击动作。

三、 安全使用与维护要点

1. 正确选用钻头：冲击钻孔必须使用专用的冲击钻头（通常带有硬质合金刀头），普通麻花钻无法承受高频冲击，极易损坏。
2. 模式选择：在软质材料上钻孔时，务必使用纯钻孔模式，避免不必要的冲击损坏工件或钻头。仅在混凝土、砖墙等硬脆材料上使用冲击模式。
3. 安全防护：操作时必须佩戴护目镜和防尘口罩，防止碎屑飞溅和粉尘吸入。确保工件固定稳固。
4. 定期维护：保持通风口清洁，防止灰尘堵塞电机。定期检查碳刷磨损情况（对于有刷电机），并给齿轮箱补充指定的润滑脂。长期不使用时应将电池取出（如为充电型号）。

四、

以AT204为代表的冲击电钻，通过其巧妙的机械设计，完美解决了在硬质建材上钻孔的难题。理解其结构图不仅有助于我们更安全、高效地使用它，也能在出现小故障时进行初步的判断。无论是专业技工还是家庭用户，一把性能可靠、设计合理的冲击电钻都是工具箱中的中坚力量，让繁重的钻孔工作变得轻松而精准。在选择时，应综合考虑功率、转速、冲击频率、 ergonomics（人体工学设计）以及品牌售后服务，让工具真正成为创造价值的得力助手。
